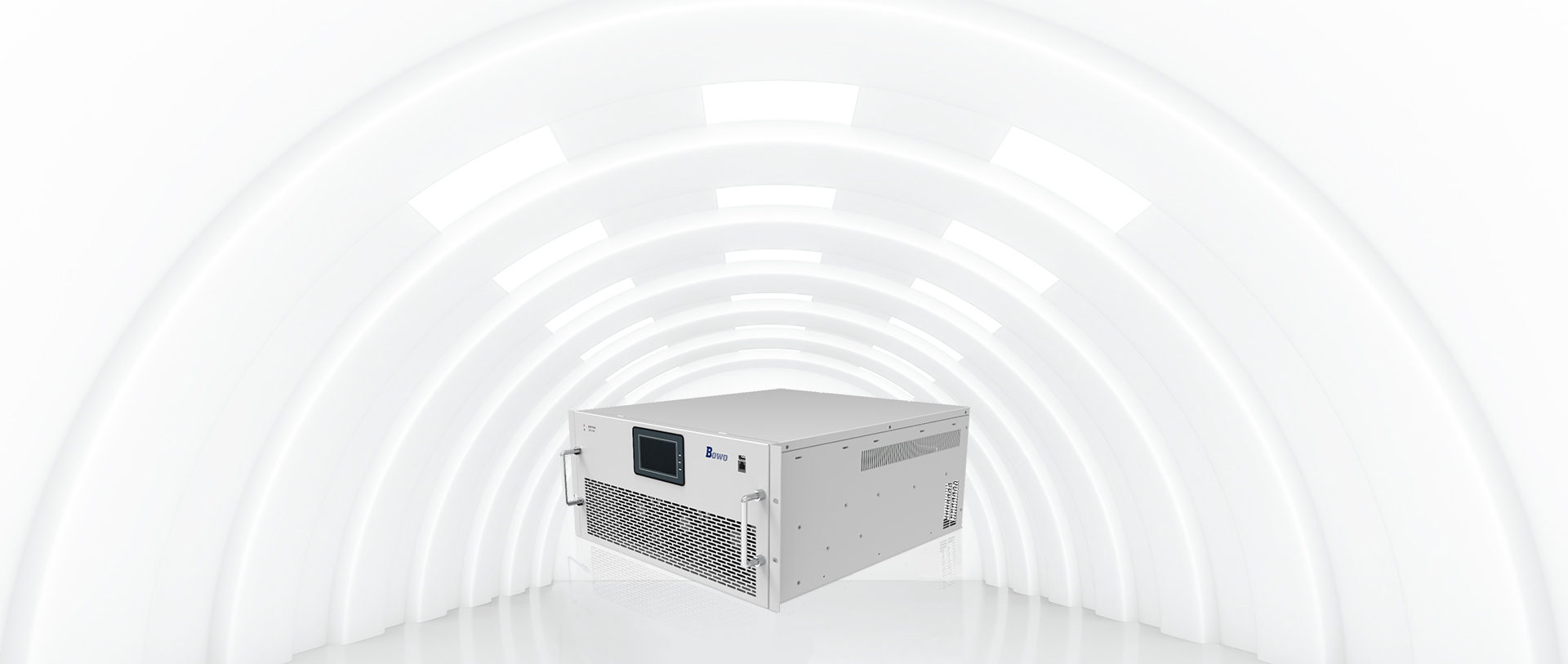

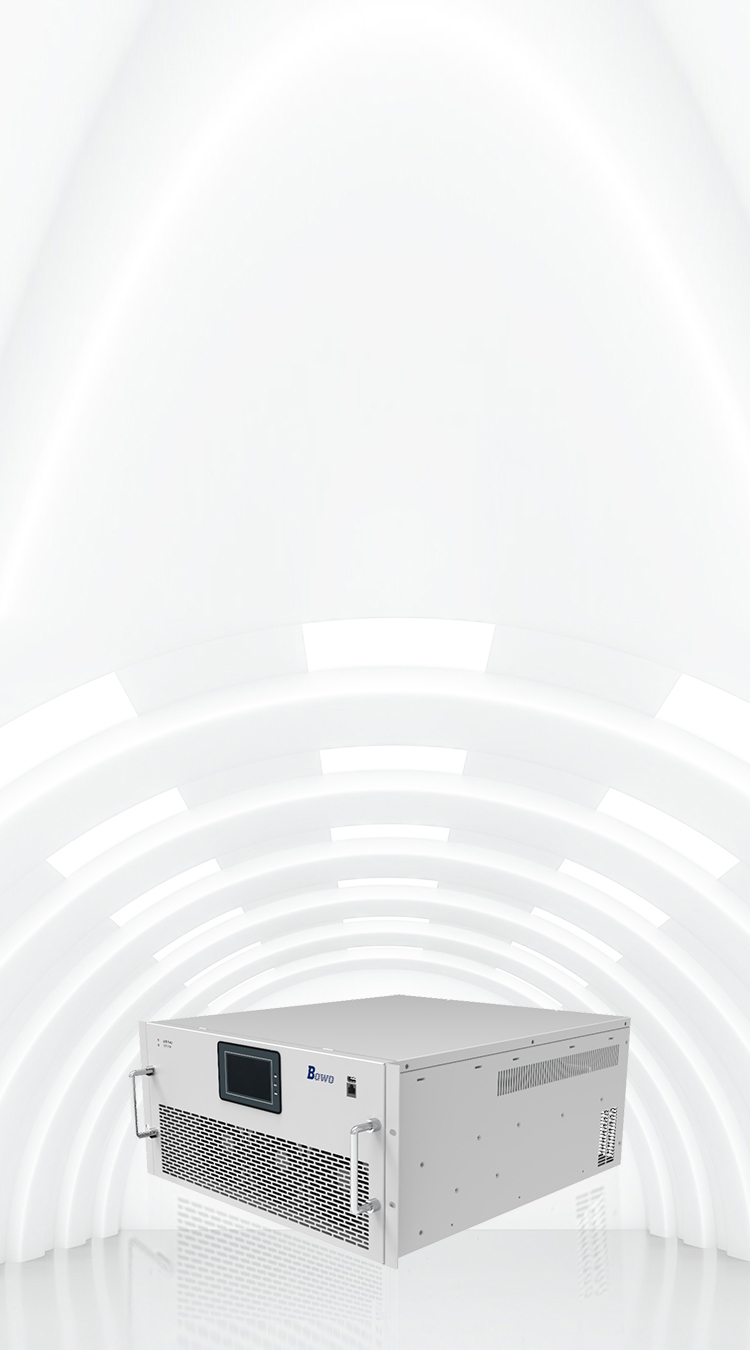

· 2-51次諧波治理
· 無功功率補償
· 三相不平衡治理
· 無功功率補償
· 三相不平衡治理
· 三電平拓撲
· 基于逆變技術
· 模塊化設計
· 基于逆變技術
· 模塊化設計
● 輸出PWM波形更接近正弦波
● 輸出紋波電流更小、含量更少
● 實現低壓IGBT的高頻應用
● IGBT開關頻率更高，響應速度更快
● IGBT耐壓應力減半，有效降低開關損耗
● LCL濾波器體積減小，實現小體積模塊化設計
● 智能快速傅里葉變換和瞬時無功控制算法
● 支持諧波、無功、不平衡控制模式靈活組合
● 多芯片控制方式，保證運算速度和抗干擾能力
● 支持系統側或負載側采樣，自動識別電網相序
● 自身控制器協調控制電容投切和APF的靈活輸出
| 應用分類 | 工業增強型 | 工業型 | ||
| 額定電壓V | 400 | 690 | 200/400 | 690 |
| 電氣特性 | ||||
| 輸入電壓范圍 | -20%~+20% | -20%~+15% | -20%~+20% | -20%~+15% |
| 頻率 Hz | 50/60(-10%~+10%) | |||
| 線制 | 三相三線/三相四線 | |||
| 過載能力 | 110%額定電流時能連續運行，120%額定電流時運行1min | |||
| 電路拓撲 | 三電平拓撲 | |||
| 開關頻率kHz | 20 | |||
| 并機數量 | ≥20個模塊并機 | |||
| 冗余 | 任何單元都可以成為獨立的單元 | |||
| 效率 | ＞98% | |||
| 濾波器特性 | ||||
| 額定容量A | 150、200 | 100、150 | 50、75、100、150、200 | 75、100 |
| 濾波范圍 | 2次到51次可選 | |||
| 諧波濾除能力 | 在額定負載下優于98% | |||
| CT安裝方式 | 開環或閉環 (并機情況下建議開環) | |||
| 響應時間 | 110μs | |||
| 全響應時間 | ≤5ms | |||
| 無功功率特性 | ||||
| 單模塊補償容量kvar | 100、150 | 120、180 | 35、50、75、100、150 | 90、120 |
| 功率因數調節范圍 | -1~+1 | |||
| 負載平衡特性 | ||||
| 不平衡kvar和kW補償 | 100% | |||
| 編程/通信 | ||||
| Wi-Fi通信 (可選) | 用電腦或手機進行網頁訪問，用于參數設置和數據查看 | |||
| USB | 帶有專用的調試軟件 | |||
| HMI | 1.8/4.3/7/10英寸屏幕 (可選) | |||
| CAN協議，RJ45接口，用于模塊之間的通信 | ||||
| USB 2.0 | ||||
| 干接點 | EPO、DI、DO | |||
| 物理安裝方面 | ||||
| 顏色 | RAL 7035 (可定制) | |||
| 安裝固定方式 | 立式 | 壁掛式、機架式、立式 | ||
| 海拔高度 | ＞2000m時降額使用 | |||
| 環境溫度 | 工作溫度： -35℃~60℃，55℃以上降額使用 | |||
| 儲存溫度： -45℃~70℃ | ||||
| 濕度 | 5%-95%RH，無冷凝 | |||
| 防護等級 | IP20 | |||
| 符合標準 | ||||
| 一般結構和安全問題 | EN 62477-1(2012)，EN 61439-1(2011) | |||
| EMC | EN/IEC 61000-6-4，A類 | |||
| 認證 | CQC | |||
注： 1、除濾波功能外，備用容量可進行無功補償和負載均衡，可從設備設置中選擇工作模式； 2、當額定電壓為200V時，無功功率補償容量為400V額定電壓等級的補償容量的50%； 3、所有設備支持SVGC混合補償方案 | ||||
