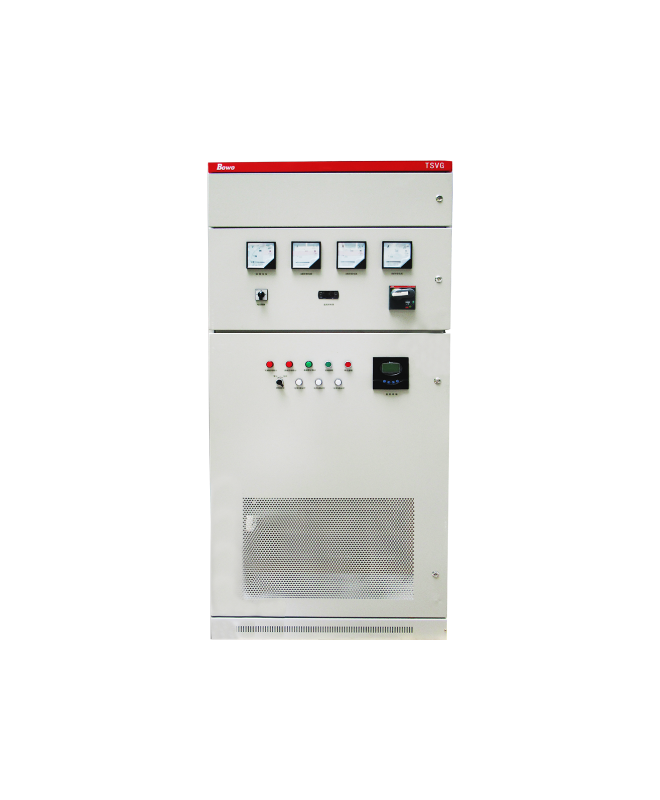

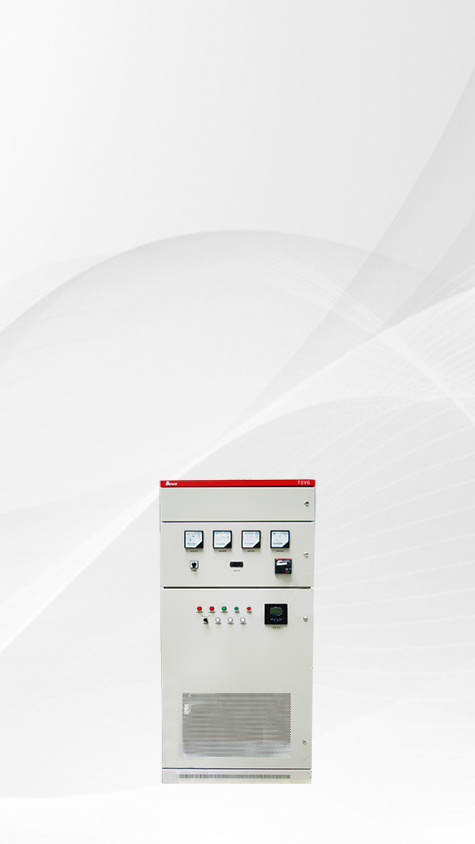

BW-TAPF/BW-TSVG
混合型補償濾波裝置
低成本大容量、動態連續平滑補償無功功率
有源補償功能的多樣性
低成本大容量、動態連續平滑補償無功功率
有源補償功能的多樣性
BW-TAPF/BW-TSVG混合型補償濾波裝置將APF/SVG有源裝置與TSF無源裝置并聯，充分利用了有源裝置的諧波濾除及動態連續無功補償特性，同時又利用了TSF的基本無功補償能力，優化了設備投資。
實時跟蹤負荷變化，動態連續平滑補償無功功率，提高系統功率因數，實時治理諧波，補償負序電流，提高電網供電質量；
抑制電壓閃變，改善電壓質量，穩定系統電壓；
功率電路模塊化設計，維護簡單，互換性好；
保護功能齊全，具有過壓、欠壓、過流、過熱等保護，運行可靠性高；
采用電能質量綜合控制器，實現定補和動補的有效結合，為用戶提供更經濟，更靈活的補償方案；
人機界面友好顯示，設定方便。通訊采用RS232C、RS485等通訊接口，采用標準Modbus或用戶自定義等多種通訊協議。
| 型號 | 補償容量 (kvar) | APF濾波電流 (A) | 電壓等級 (V) | 最小柜體尺寸 寬×深×高(mm) |
| BW-TAPF-400/120/30 | 120 | 30 | 400 | 800×1000×2200 |
| BW-TAPF-400/180/30 | 180 | 30 | 400 | 1000×1000×2200 |
| BW-TAPF-400/240/30 | 240 | 30 | 400 | 1000×1000×2200 |
| BW-TAPF-400/300/30 | 300 | 30 | 400 | 1000×1000×2200 |
| BW-TAPF-400/120/50 | 120 | 50 | 400 | 800×1000×2200 |
| BW-TAPF-400/180/50 | 180 | 50 | 400 | 1000×1000×2200 |
| BW-TAPF-400/240/50 | 240 | 50 | 400 | 1000×1000×2200 |
| BW-TAPF-400/300/50 | 300 | 50 | 400 | 1000×1000×2200 |
| BW-TAPF-400/120/100 | 120 | 100 | 400 | 800×1000×2200 |
| BW-TAPF-400/180/100 | 180 | 100 | 400 | 1000×1000×2200 |
| BW-TAPF-400/240/100 | 240 | 100 | 400 | 1000×1000×2200 |
| BW-TAPF-400/300/100 | 300 | 100 | 400 | 1000×1000×2200 |
| BW-TAPF-400/600/100 | 600 | 100 | 400 | 2*(1000×800×2200) |
| BW-TAPF-400/750/100 | 750 | 100 | 400 | 2*(1000×800×2200) |
| BW-TAPF-660/120/100 | 120 | 100 | 660 | 1000×1000×2200 |
| BW-TAPF-660/180/100 | 180 | 100 | 660 | 1200×1000×2200 |
| BW-TAPF-660/240/100 | 240 | 100 | 660 | 1200×1000×2200 |
| BW-TAPF-660/600/100 | 600 | 100 | 660 | 2*(1000×800×2200) |
| 型號 | 補償容量 (kvar) | SVG補償容量 (kvar) | 電壓等級 (V) | 最小柜體尺寸 寬×深×高(mm) |
| BW-TSVG-400/120/30 | 120 | 30 | 400 | 800×1000×2200 |
| BW-TSVG-400/180/30 | 180 | 30 | 400 | 1000×1000×2200 |
| BW-TSVG-400/240/30 | 240 | 30 | 400 | 1000×1000×2200 |
| BW-TSVG-400/300/30 | 300 | 30 | 400 | 1000×1000×2200 |
| BW-TSVG-400/120/50 | 120 | 50 | 400 | 800×1000×2200 |
| BW-TSVG-400/180/50 | 180 | 50 | 400 | 1000×1000×2200 |
| BW-TSVG-400/240/50 | 240 | 50 | 400 | 1000×1000×2200 |
| BW-TSVG-400/300/50 | 300 | 50 | 400 | 1000×1000×2200 |
| BW-TSVG-400/120/100 | 120 | 100 | 400 | 800×1000×2200 |
| BW-TSVG-400/180/100 | 180 | 100 | 400 | 1000×1000×2200 |
| BW-TSVG-400/240/100 | 240 | 100 | 400 | 1000×1000×2200 |
| BW-TSVG-400/300/100 | 300 | 100 | 400 | 1000×1000×2200 |
| BW-TSVG-400/600/100 | 600 | 100 | 400 | 2*(1000×800×2200) |
| BW-TSVG-400/750/100 | 750 | 100 | 400 | 2*(1000×800×2200) |
| BW-TSVG-660/120/100 | 120 | 100 | 660 | 1000×1000×2200 |
| BW-TSVG-660/180/100 | 180 | 100 | 660 | 1200×1000×2200 |
| BW-TSVG-660/240/100 | 240 | 100 | 660 | 1200×1000×2200 |
| BW-TSVG-660/600/100 | 600 | 100 | 660 | 2*(1000×800×2200) |
