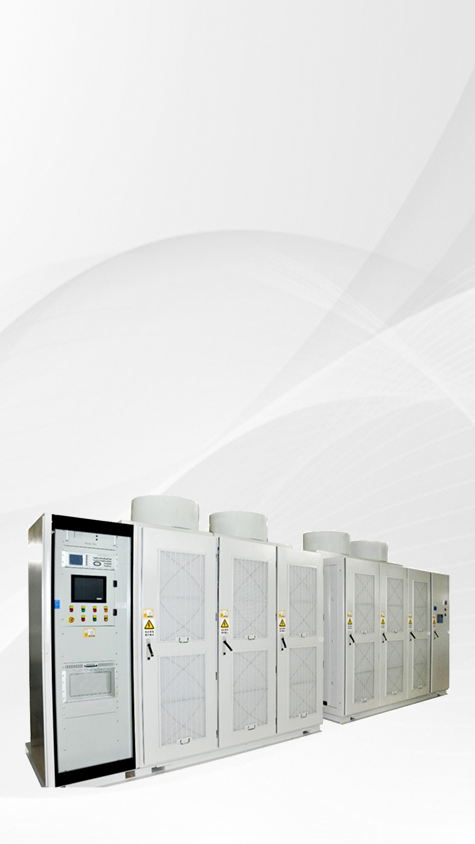

BW-SVG
高壓靜止無功發生器
以IGBT為核心的無功補償系統，能夠快速連續地提供容性或感性無功功率
以IGBT為核心的無功補償系統，能夠快速連續地提供容性或感性無功功率
BW-SVG系列高壓靜止無功發生器是以IGBT為核心的無功補償系統，能夠快速連續地提供容性或感性無功功率，實現考核點恒定無功、恒定電壓和恒定功率因數等控制，保障電力系統穩定、高效、優質地運行。在配電網中，將中小容量的SVG產品安裝在某些特殊負荷（如電弧爐、中頻爐、精煉爐）附近，可以顯著地改善負荷與公共電網連接點處的電能質量，例如提供功率因數、平衡三相電壓、抑制電壓閃變和電壓波動、治理諧波污染等。廣泛應用于石油化工、電力系統、冶金、電氣化鐵路、城市建設等行業中，為各種異步電動機、變壓器、晶閘管變流器、變頻器、感應爐、照明設備、電弧爐、電力機車、提升機、起重機、沖壓機、吊車、電梯、風力發電機、電焊機、電阻爐、石英熔煉爐等設備提供高質量、高可靠性的無功補償及濾波的解決方案。

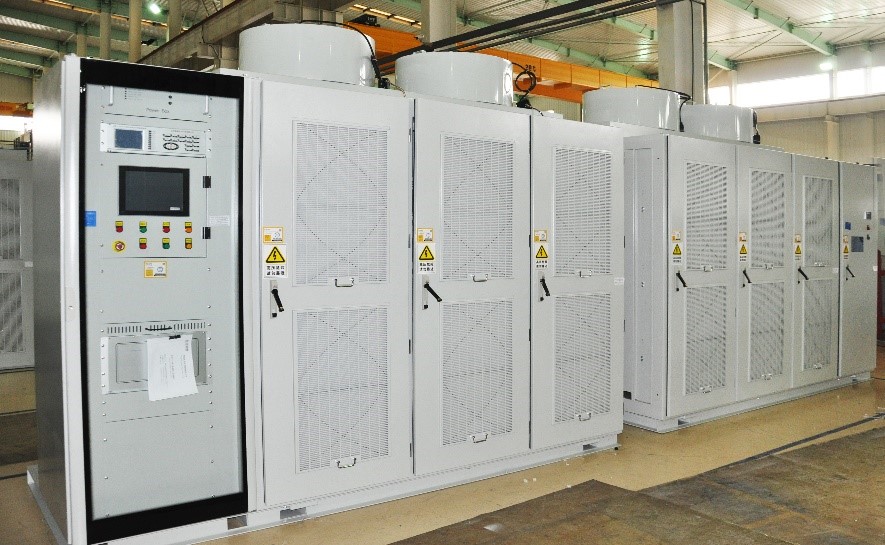

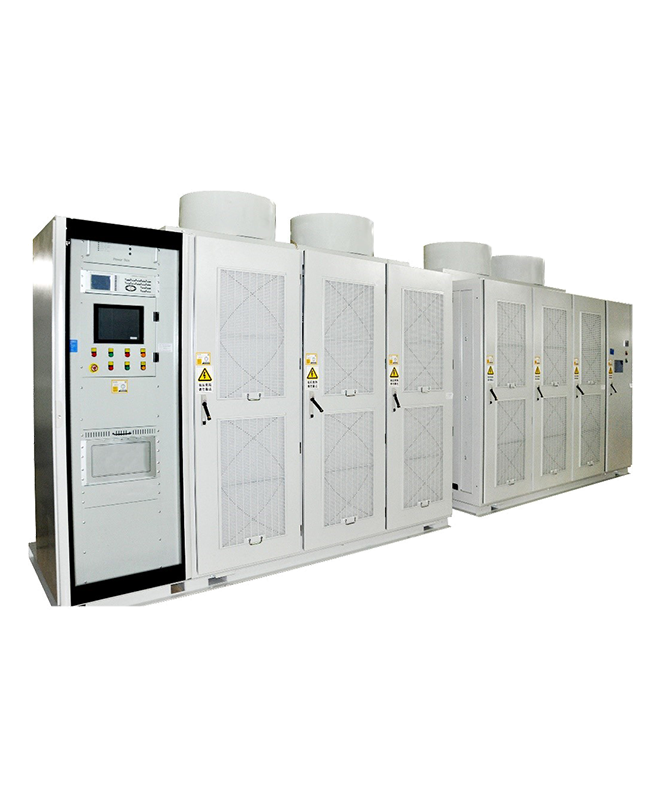

戶內型
額定容量小于1Mvar的10kV三相SVG設備，推薦按0.4kV降壓型式設計。
戶內0.4/10kV 降壓式BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 外形尺寸(mm) | ||
| 寬W | 深D | 高H | |||||
| 0.4/10 | 0.3~0.6 | 3 | 三相 | 風冷 | 4000 | 1600 | 2300 |
| 0.4/10 | 0.6~1 | 3 | 三相 | 風冷 | 5000 | 1600 | 2300 |
| 注：設備尺寸根據項目容量確定，此表尺寸不包含降壓變柜尺寸。 | |||||||
戶內10kV BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 外形尺寸(mm) | ||
| 寬W | 深D | 高H | |||||
| 10 | ≤3.5 | 3 | 星接 | 風冷 | 3400 | 1200 | 2600 |
| 3.5~4.9 | 4100 | 1200 | 2600 | ||||
| 4.9~5.7 | 5000 | 1200 | 2600 | ||||
| 5.7~6.9 | 5000 | 1200 | 2900 | ||||
| 6.9~10 | 6000 | 1200 | 2900 | ||||
| 10~13 | 8000 | 1200 | 2900 | ||||
| 10 | ≤8.4 | 3 | 角接 | 風冷 | 5200 | 1200 | 2600 |
| 8.4~9.9 | 7000 | 1300 | 2600 | ||||
| 9.9~18 | 7000 | 1200 | 2900 | ||||
| 18~22.5 | 10000 | 1200 | 2900 | ||||
| 注：1、角接設備采用空芯電抗器，置于戶外；2、設備高度尺寸包含風機、底座高度。 | |||||||

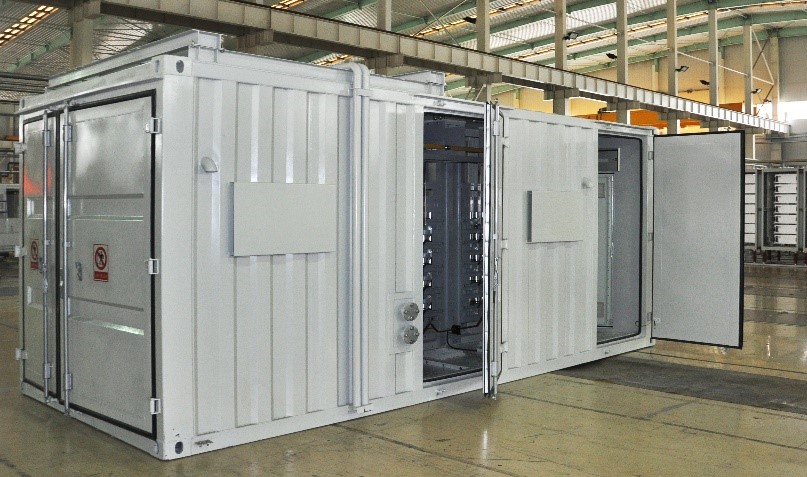

戶外型
額定容量小于1Mvar 10kV三相SVG設備，推薦按0.4kV降壓型式設計。
戶外0.4/10kV 降壓式BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 外形尺寸(mm) | ||
| 寬W | 深D | 高H | |||||
| 0.4/10 | 0.3~1 | 3 | 三相 | 風冷 | 6058 | 2438 | 2591 |
| 注：設備尺寸根據項目容量確定，集裝箱默認顏色為海灰(75B05)。 | |||||||
戶外10kV BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 外形尺寸(mm) | ||
| 寬W | 深D | 高H | |||||
| 10 | 1~4.8 | 3 | 星接 | 風冷 | 6706 | 2438 | 2591 |
| 4.9~6.5 | 7925 | 2438 | 2896 | ||||
| 6.6~10 | 9144 | 2438 | 2591 | ||||
| 10.1~13 | 12192 | 2438 | 2896 | ||||
| 10 | ≤8.4 | 3 | 角接 | 風冷 | 9144 | 2438 | 2591 |
| 8.5~11 | 9500 | 2438 | 2896 | ||||
| 11.1~17 | 12192 | 2438 | 2591 | ||||
| 17.1~22.5 | 12192 | 2438 | 2896 | ||||
| 注：1、角接設備采用空芯電抗器，置于戶外；2、集裝箱尺寸根據項目容量確定，集裝箱默認顏色為海灰(75B05)。 | |||||||
35kV直掛式SVG取消了降壓變壓器，具有額定電流小、IGBT通態損耗低、發熱量小等明顯優勢，已成為35kV電壓等級SVG的主要發展方向。
安全性：可省去變壓器，設計時免于考慮變壓器的消防安全問題；
土建：無需配備變壓器油池、防火墻或消防通道；
低損耗：相比降壓式SVG，其額定電流小，IGBT 通態損耗低、發熱量小；
可靠性：IGBT 開關頻率降低，可靠性更高；
緊湊性：減小占地面積，布局更緊湊美觀。
戶內型
戶內35kV直掛SVG參數
| 電壓等級(kV) | 容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 控制柜外形尺寸(mm) | 單組功率柜外形尺寸(mm) | 功率柜數量 | ||||
| 寬W | 深D | 高H | 寬W | 深D | 高H | ||||||
| 35 | 7~17 | 3 | 星接 | 風冷 | 1600 | 1000 | 2200 | 2300 | 1200 | 3300(后出風) | 3組 |
| 20~24 | 3500(側出風) | 6組 | |||||||||
| 17~20 | 3 | 星接 | 風冷 | 1600 | 1000 | 2200 | 3020 | 1300 | 3750(后出風) | 3組 | |
| 3950(側出風) | |||||||||||
| 24~36.5 | 3 | 星接 | 風冷 | 1600 | 1200 | 2200 | 2300 | 1200 | 3500(后出風) | 6組 | |
| 3700(側出風) | |||||||||||
| 36.5~40 | 3 | 星接 | 風冷 | 1600 | 1200 | 2200 | 3020 | 1300 | 3750(后出風) | 6組 | |
| 3950(側出風) | |||||||||||
| 35 | ≤29.5 | 3 | 角接 | 風冷 | 1600 | 1200 | 2200 | 2300 | 1200 | 3300(后出風) | 6組 |
| 注：1、設備整體高度因柜頂風機排風方式不同而有所差別；2、每組功率柜間間隔應不小于1.5 米；3、表內尺寸不含斷路器、電抗器等其他外圍設備。 | |||||||||||
戶外型
戶外35kV直掛BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 集裝箱型號 | 集裝箱數量 | 單臺集裝箱尺寸(mm) | ||
| 寬W | 深D | 高H | |||||||
| 35 | 7~17 | 3 | 星接 | 風冷 | 1AAA | 1臺/套 | 12192 | 2438 | 2896 |
| 17~20 | 1AAA | 1臺/套 | 12192 | 2438 | 2896 | ||||
| 20~36.5 | 1AAA | 2臺/套 | 12192 | 2438 | 2896 | ||||
| 1BBB | 9125 | 2438 | 2896 | ||||||
| 36.5~40 | - | 3臺/套 | 9644 | 2438 | 2896 | ||||
| 35 | ≤29.5 | 3 | 角接 | 風冷 | 1AAA | 2臺/套 | 12192 | 2438 | 2896 |
| 1BBB | 9125 | 2438 | 2896 | ||||||
| 注：表內尺寸不含斷路器、電抗器等其他外圍設備。 | |||||||||
水冷SVG采用水循環冷卻系統進行冷卻，實時測量水溫，為功率單元提供可靠的溫度保護，在保持SVG穩定運行的前提下，提高電子元件的散熱效率：
水循環冷系統冷卻效率高，散熱穩定；
設備密閉設計，提高設備防護等級；
精密水系統設計，可靠性高，維護量小；
節能環保，噪聲低。
戶內型
戶內10kV水冷BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 外形尺寸(mm) | ||
| 寬W | 深D | 高H | |||||
| 10 | 0.9~5.2 | 3 | 星接 | 水冷 | 6600 | 1400 | 2200 |
| 5.2~10 | 7300 | 1400 | 2200 | ||||
| 10 | ≤9 | 3 | 角接 | 水冷 | 9100 | 1400 | 2200 |
| 9~18 | |||||||
| 注：角接設備采用空芯電抗器，置于戶外。 | |||||||
戶內35kV水冷BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 控制柜外形尺寸(mm) | 單組功率柜外形尺寸(mm) | 功率柜數量 | ||||
| 寬W | 深D | 高H | 寬W | 深D | 高H | ||||||
| 35 | 7~18.2 | 3 | 星接 | 水冷 | 1600 | 1200 | 2200 | 4137 | 1340 | 2939 | 3組 |
| 18.2~36.5 | 6714 | 3組 | |||||||||
| 35 | ≤31.5 | 3 | 角接 | 水冷 | 1600 | 1200 | 2200 | 6714 | 1340 | 2939 | 3組 |
| 注：1、每組功率柜間間隔應不小于1.5米；2、表內尺寸不含斷路器、電抗器等其他外圍設備。 | |||||||||||
戶外型
戶外10kV水冷BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 集裝箱型號 | 集裝箱數量 | 單臺集裝箱尺寸(mm) | ||
| 寬W | 深D | 高H | |||||||
| 10 | 0.9~10 | 3 | 星接 | 水冷 | 1AA | 1臺/套 | 12192 | 2438 | 2591 |
| 10 | ≤18 | 3 | 角接 | 水冷 | 1AA | 2臺/套 | 12192 | 2438 | 2591 |
| - | 7000 | 2438 | 2591 | ||||||
| 注：角接設備采用空芯電抗器，置于戶外。 | |||||||||
戶外35kV水冷BW-SVG參數
| 電壓等級(kV) | 額定容量(Mvar) | 相數 | 連接方式 | 冷卻方式 | 集裝箱型號 | 集裝箱數量 | 單臺集裝箱尺寸(mm) | ||
| 寬W | 深D | 高H | |||||||
| 35 | 7~18.2 | 3 | 星接 | 水冷 | - | 1臺/套 | 14000 | 2438 | 2896 |
| 18.2~36.5 | 2臺/套 | ||||||||
| 35 | ≤31.5 | 3 | 角接 | 水冷 | - | 1臺/套 | 14000 | 2438 | 2896 |
| 2臺/套 | |||||||||
| 注：表內尺寸不含斷路器、電抗器等其他外圍設備。 | |||||||||
