DC-BANK/BW-VFDVR
變頻器電壓恢復器
為直流型負載(變頻器)保駕護航
小尺寸、低成本優勢
為直流型負載(變頻器)保駕護航
小尺寸、低成本優勢

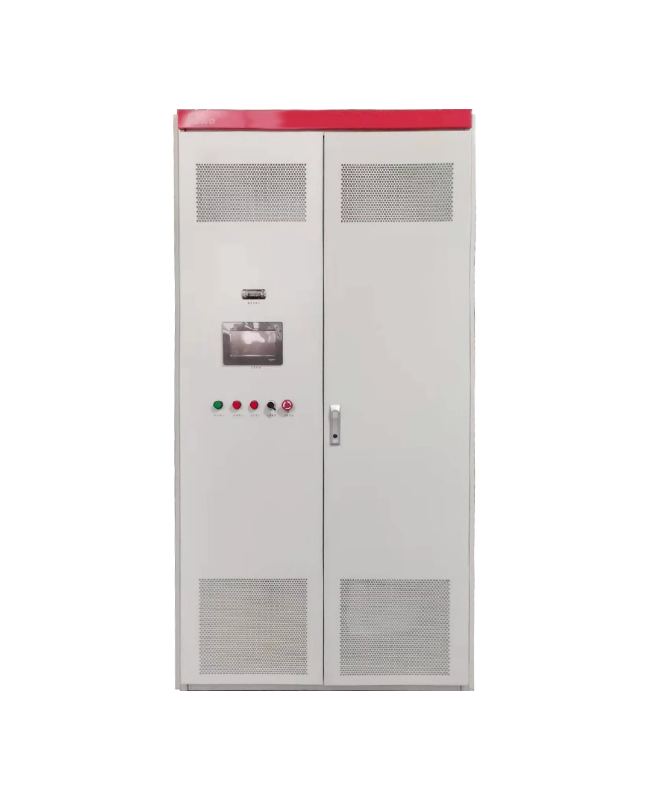

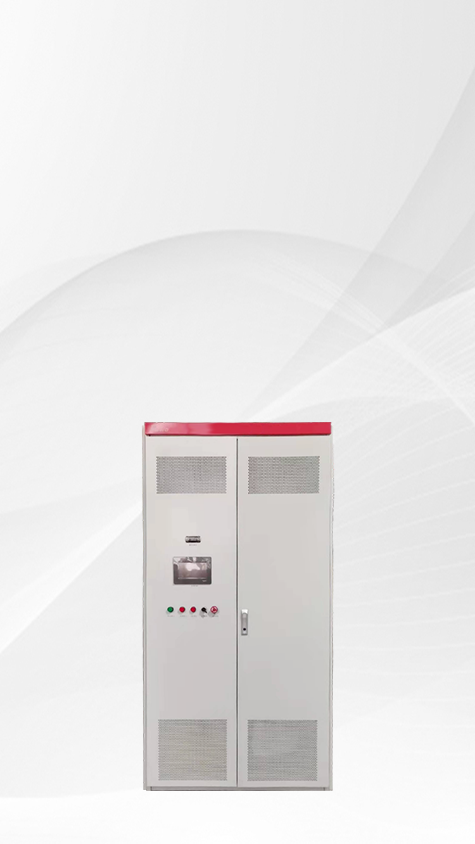

BW-VFDVR變頻器電壓恢復器是帶有儲能裝置（系統）的補償裝置，其主要功能是有效防止暫態電能質量問題（電壓暫降、供電短時中斷等）對變頻器負載的影響，用于保護變頻器的正常工作，可并聯在變頻器直流母線正負功率端子。
BW-VFDVR將電力電子技術與超級電容儲能技術相結合，當系統出現電壓暫降、短時中斷時，BW-VFDVR裝置能夠利用超級電容中存儲的電能提供給變頻器負載使用，使得用戶的關鍵性負載在電網電壓異常時間內維持正常供電，保護負載正常運行。
BW-VFDVR系列動態電壓恢復器廣泛應用在芯片制造、汽車、制藥、石化、醫院、電廠、食品加工、化纖、玻璃等廣泛使用變頻器的加工制造行業。
BW-VFDVR裝置可以并聯到負載變頻器直流母線輸入端，防止系統電壓干擾造成變頻器欠壓停機，如紡織工廠的各種變頻電機回路，防止系統電壓暫降短時中斷造成工廠產生大量廢品及巨大的經濟損失；
BW-VFDVR裝置由于尺寸小及低成本優勢，在應對變頻器類負載電壓暫降治理場合優于常規的動態電壓恢復器、UPS電源等產品。
BW-VFDVR裝置可搭配其他抗晃電裝置（如抗晃電接觸器、抗晃電模塊），小功率UPS等手段，實現用戶電壓暫降綜合治理的目標。
響應速度快：電網出現電壓暫降后直接動態切換電網與VFDVR供電。
工作范圍寬：可以從0-90%電網電壓范圍內進行變頻器供電支撐。
工作效率高：>99.5%；
治理類型多：可有效治理單相電路、兩相電路、三相電路等各種電力故障引起的電壓暫降問題；
補償時間靈活：標準設備補償時間0.5-1s，補償時間可定制，根據用戶的實際需求，裝置可按照對用戶的補償時間、負荷容量等參數進行靈活配置，以節約投資，提高設備的利用率；
自動化程度高：裝置開機后程序自檢測，整個開機過程無需人為干預。裝置可通過RS485接口與用戶后臺進行通訊，上傳裝置自身的狀態與電源系統的供電情況；
體積小、免維護：全系列采用超級電容器作為儲能元件，具有占地面積小、免維護等優點；
安裝接線簡單：只有電源進線和負荷出線兩個步驟。
| 額定輸入電壓 | 380VAC/400VAC | |||||||
| 額定輸出電壓 | 510V（可設定） | |||||||
| 補償工作電壓 | 變頻器直流電壓低于510V后，維持母線電壓在420V~510V | |||||||
| 儲能配置 | 15F/510V*N并，根據設備容量以及補償時間調整 | |||||||
| 電容品牌 | 韓國LS標準模組 | |||||||
| 外形尺寸 | 800*800*2200（300kW） 1200*800*2200（500kW） 2400*800*2200（1.2MW） 如需多路輸出，需要根據輸出路數情況選配輸出柜 | |||||||
| 補償時間 | 輸出電壓不低于420V情況下，全功率補償時間不小于1s | |||||||
| 裝置響應時間 | 實時動態切換，0ms響應時間 | |||||||
| 整機效率 | >99.5% | |||||||
| 工作環境溫度 | -25℃~+45℃ | |||||||
| 保護 | 具備必要保護，且保護動作時不影響負載變頻器正常供電 | |||||||
| 其他功能 | 電網暫降事件記錄及錄波、就地液晶屏、變頻器聯動等 | |||||||
| 工作濕度 | 0~95%無結露 | |||||||
| 噪聲 | ≤60dB | |||||||
