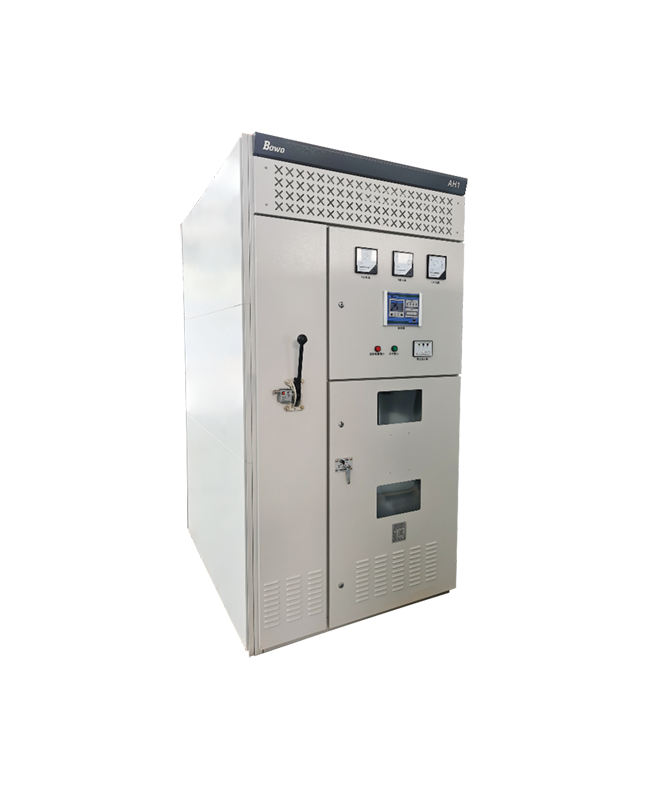

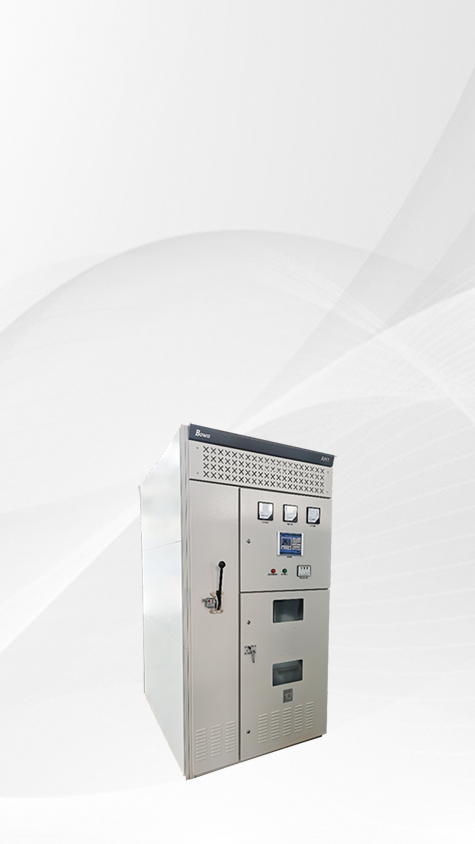

DF-HFC
高壓無功補償裝置
提高系統功率因數、濾除諧波、改善電網質量、降低變壓器及線路損耗，有效提高供電系統的穩定性
提高系統功率因數、濾除諧波、改善電網質量、降低變壓器及線路損耗，有效提高供電系統的穩定性
DF-HFC系列高壓無功補償及濾波裝置，由并聯電容器、串聯電抗器、熔斷器和配套設備組成，主要適用于電力、冶金、煤礦、鐵道、石油、機械、化工、港口、輕工、建材及其他工礦企業的高壓輸配電網變配電站，以實現無功補償、兼顧治理諧波。裝置可以提高系統功率因數、濾除諧波、改善電網質量、降低變壓器及線路損耗、提高輸電線路的送電能力、充分發揮輸變電設備的經濟效益，同時有效提高供電系統的穩定性，保證同網的電力設備的用電質量。
成套裝置可以采用框架式戶外安裝或者柜式戶內安裝；
具有手動/自動控制方式；自動控制方式可以實時跟蹤負荷補償；
補償分組靈活，保證靈敏度的同時降低投資成本；
裝置采用真空接觸器或真空斷路器投切，可頻繁操作；
每組電容器設有放電線圈，在5分鐘內可將剩余電壓降至50V以下；
每組電容器可用繼電器保護或是微機保護控制單元，實現電容器組的過流、電壓不平衡、系統的欠壓、過壓保護。當某組電容器出現故障后，可切斷本組電容器，不影響其他電容器的使用；
單臺電容器有噴逐式熔斷器保護，每組配有避雷器起操作過電壓及雷擊過壓保護；
大屏幕液晶顯示控制器，實時顯示系統電壓、電流、功率因數；
每組可配置電抗器抑制合閘涌流或抑制諧波放大。
| 額定電壓 | 6~10kV | ||
| 額定頻率 | 50Hz | ||
| 安裝容量 | ≤1200kvar | 1500~2400kvar | 3000kvar |
| 柜體尺寸 | 1200*1600*2300 | 1600*1600*2300 | 1800*1600*2500 |
| 建議分組方式 | 1:2:2:2...；1:2:3:3:3...；1:2:4:4:4...；等編碼方式 | ||
| 并柜數量 | 8 | ||
| 電抗器參數選擇 | 抑制合閘涌流，電抗率為0.1%~1%；抑制5次以上諧波，電抗率為4.5%~6%；抑制3次以上諧波，電抗率為12% | ||
| 無功補償能力 | 補償后功率因數提高到0.92以上 | ||
| 可以選用斷路器投切和真空接觸器投切方式 | |||
| 根據需要可以提供固定方式設計或根據負荷情況自動投切方式 | |||
| 全部選用高可靠的微機型高壓電容器保護裝置 | |||
